化学喷淋洗涤装置

概述：吸收塔是实现吸收操作的设备。按气液相接触形态分为三类。

第一类是气体以气泡形态分散在液相中的板式塔、鼓泡吸收塔、搅

拌鼓泡吸收塔；第二类是液体以液滴状分散在气相中的喷射器、文

氏管、喷雾塔；第三类为液体以膜状运动与气相进行接触的填料吸

收塔和降膜吸收塔，此外还有斜孔板塔，筛孔板塔等适用于各种有

害气体如H2S、SOX、NOX、HCl、NH3、Cl2等气体吸收的处理；

工作原理：

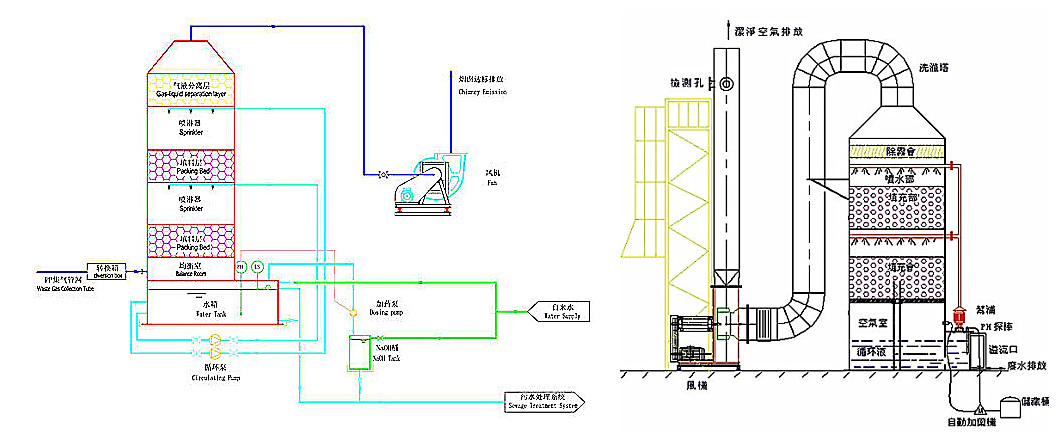

     酸碱废气处理（喷淋塔）主要的运作方式是不断废气由风管引入净化塔，经过填料层，废气与填充物表面流动的药液（洗涤液）进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。净化后的酸雾废气达到地方排放标准的排放要求，低于国家排放标准。

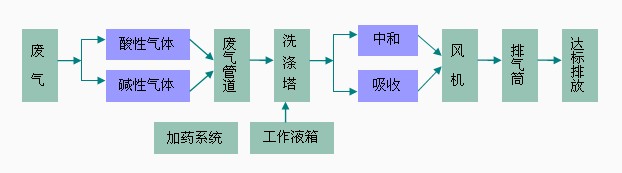

以下是废气处理的的工程的工艺流程：排除的酸雾废气→进入风管→经过酸碱废气处理塔→风机→风管→达标排放。

结构和特点

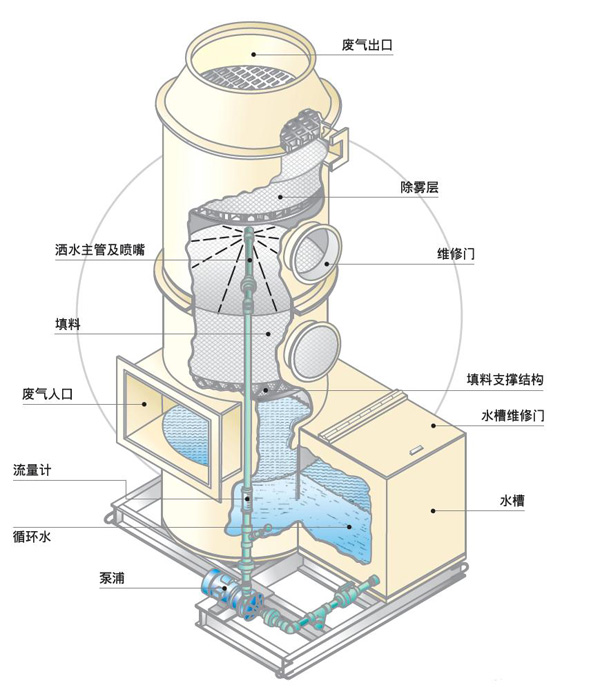

主要包括：塔体（金属或塑料型）、内部填料、循环水池、水泵、排风机等设备以及电控柜等。
结构新颖、处理风量大、压降小、净化效率高、灵活性大；
若进气浓度较高或含尘量大，可增设至两级吸收塔串联吸收，处理效率高。

水洗式废气处理系统，价格便宜、处理方法简单；
横卧式结构适用于较大的空间安装；
气态、液态、固态的污染源皆可处理；
系统压损低，适用于大风量；
可采多段式填充层设计，处理混合类污染源。
能经济且有效地处理酸、碱性废气，去除率可高达99％以上。

适用范围

1、各种有害气体如H2S、SOX、NOX、HCl、NH3、Cl2等恶臭气体的处理；
2、半导体光电业的制程排气处理；
3、污水处理场的除臭装置；
4、垃圾掩埋场的渗出水贮留池废气处理；
5、焚化炉及工业炉等排放的废气处理。
